Y型静密封

  设计说明： Y型密封圈设计用作油缸静密封，由聚氨酯材料制成。可代替传统的O型圈加挡圈的组合。采用双唇设计，使密封件内外纯分别贴紧槽底及油缸，提高密封性能。其独特的设计和材料，使其可适应较大的挤出间隙。

工况条件

工作介质                  矿物油              水乳化液
温度范围（℃）           -30~+100              0~+60
最高压力（MPa）             70                  70
最大挤出间隙F(mm)           0.4                0.4

表面粗糙度             Ra
静密封面ΦD1(μm)      1.6 max
动密封面Φd1(μm)      1.6 max
沟槽侧面 L1 (μm)      3.2 max

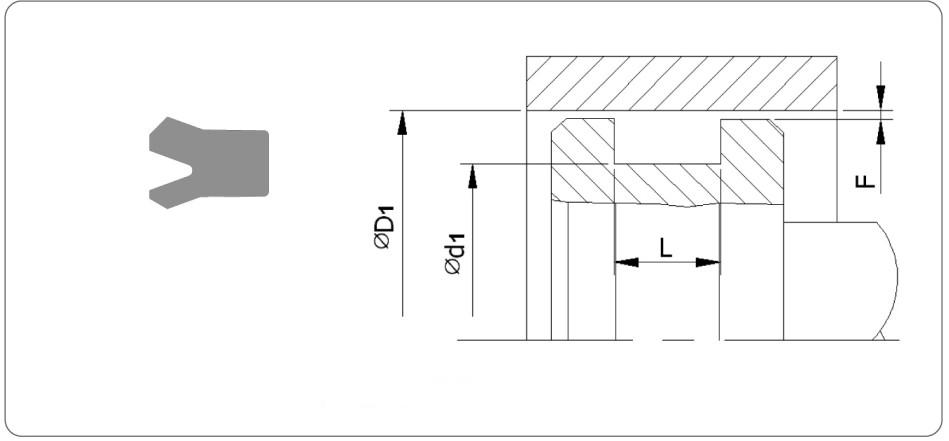

  规格尺寸
