OR/2P 型组合静密封均由O型圈和挡圈组成。其中挡圈没有密封功能，它们是保护和支承元件，由耐挤压的聚甲醛（POM）材料制成，通常为矩形截面，它与弹性的O型圈一起装入沟槽，应用在静态密封下。

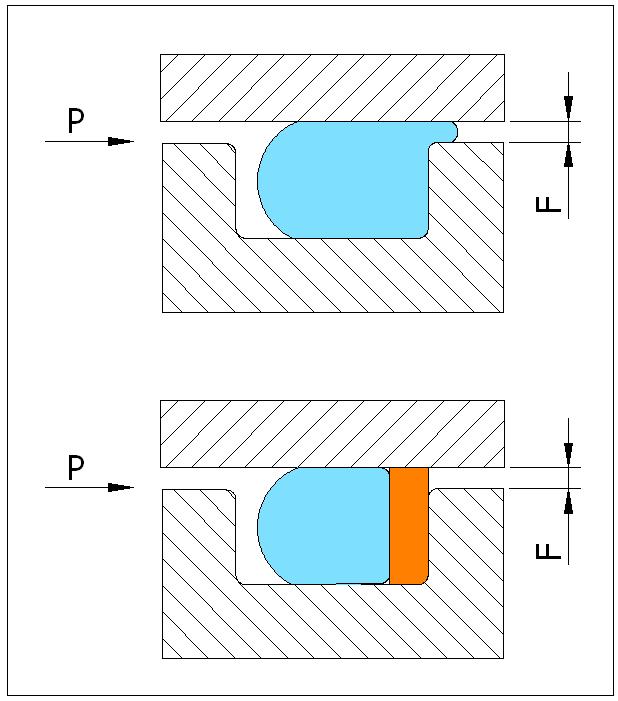

由于挡圈的存在，就可以提高系统的工作压力，增加密封间隙，防止弹性密封件挤出。O型圈安装时，带不带挡圈的情况如下图所示。

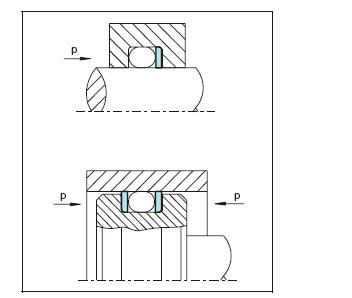

当压力从一侧施加时，在O型圈下游侧安装一个挡圈即可，即选用OR/P型组合静密封。该密封主要用于活塞缸套上。当密封件承受来自两个方向的压力时，就需使用两个挡圈，即选用OR/2P型组合静密封。
工况条件
工作介质 矿物油 水乳化液
温度范围（℃） -30~+100 0~+60
最高压力（MPa） 70 70
最大挤出间隙F(mm) 0.4 0.4
表面粗糙度 Ra
静密封面ΦD1(μm) 1.6 max
动密封面Φd1(μm) 1.6 max
沟槽侧面 L1 (μm) 3.2 max

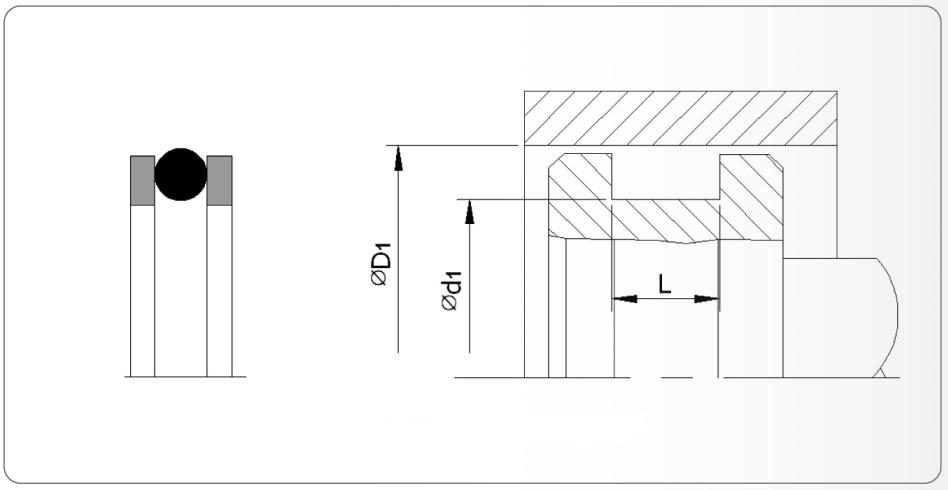

规格尺寸
| ΦD1(H10) |
Φd1(f9) |
L |
|
ΦD1(H10) |
Φd1(f9) |
L |
| 25 |
21 |
5.9 |
|
85 |
75.2 |
11.7 |
| 35 |
30 |
6.9 |
|
85 |
80 |
7.3 |
| 35 |
30.1 |
7.2 |
|
90 |
80 |
11 |
| 37 |
32 |
7 |
|
90 |
80.6 |
11.7 |
| 38 |
33 |
7 |
|
95 |
89 |
7.8 |
| 40 |
34 |
7.6 |
|
95 |
89.5 |
7.8 |
| 45 |
40 |
6.9 |
|
100 |
90.4 |
11.7 |
| 46 |
41 |
5 |
|
100 |
90 |
11.7 |
| 50 |
44 |
7.6 |
|
100 |
95 |
7 |
| 50 |
44.4 |
7.6 |
|
106.7 |
98 |
9 |
| 50 |
44.1 |
7.7 |
|
111 |
103 |
10.8 |
| 55 |
49.1 |
7.7 |
|
112 |
107 |
11 |
| 55 |
49.4 |
7.8 |
|
115 |
106 |
13.7 |
| 55 |
50.1 |
8 |
|
120 |
110 |
11 |
| 60 |
50.1 |
7.2 |
|
120 |
111.5 |
8.6 |
| 68 |
63 |
10 |
|
120 |
112 |
10.9 |
| 68 |
62.4 |
7.8 |
|
120.2 |
112.2 |
11 |
| 70 |
60 |
11 |
|
124.6 |
120 |
7 |
| 70 |
60.1 |
11.7 |
|
149.8 |
145 |
7 |
| 75 |
65 |
11.7 |
|
150 |
143.4 |
10.4 |
| 75 |
70 |
8 |
|
|
|
|
| 75 |
70.2 |
8 |
|
|
|
|
| 82 |
75.4 |
8.1 |
|
|
|
|
| 85 |
75 |
11 |
|
|
|
|
|
