PU6型
设计说明：PU6型防尘圈采用聚氨酯材料，非常耐磨。可用在非常恶劣的工况，例如液压支架，采矿机械。
内径凸缘可避免防尘圈因柱塞的运动而产生扭动，同时也可避免防尘圈与活塞杆密封之间产生困压现象。
外缘密封唇可封闭安装沟槽，能有效防止外物侵入。
主唇能有效刮除污物，防止污物和水雾从柱塞面进入缸体，且能在回缩的柱塞表面留下残余油膜，延长整个系统使用寿命。
此结构节省空间，便于安装。沟槽设计简单，便于加工。是目前应用最广范的结构形式。

工况条件

温度范围（℃） - 40~120
最高速度（m/s） 4

表面粗糙度 Ra
静密封面ΦD1/ΦD2 (μm) 1.6 max

动密封面Φd1(μm) 0.4 max

沟槽侧面 L1 (μm) 3.2 max

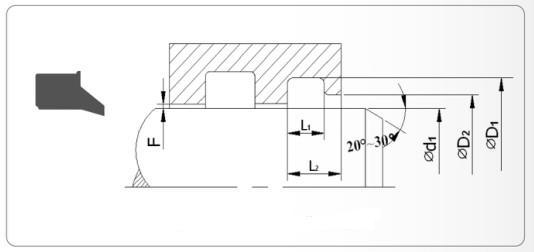

规格尺寸

Φd1(f9)	ΦD1(H10)	ΦD2(H10)	L1	L2
45	55.6	48	5.3	7
45	61	50	6.5	9
50	60.6	53	5.2	7
60	70	67	6.3	10
60	70	63	5	7
60	70.6	63	5.3	7
60	72	65	6.5	9
60	76	65	6.5	9
63	73.7	66	5.2	7
70	80.6	73	5.3	7
70	82.2	76	7.2	12
70	86	75	6.5	9
85	93.6	88	5.3	7
85	98	92	7.5	11.5
85	101	90	6.5	9
90	102	96	7.2	11.7
90	106.3	95.3	7	11
95	107	101	7.1	12
95	111	101	7.1	12
100	112	106	7.2	12
100	112	106	7	9.2
100	115	110	7.2	12
100	115	110	9.5	14
105	115	110	7.2	12
105	120	112	7.2	12
105	125	111	8	11
115	127.2	121	7.2	12
115	135	121	8	11
120	132.2	126	7.2	12
120	135	130	9.5	14
120	140	126	8	11
125	137	131	7.5	12
130	142.2	136	7.2	12
140	152.2	146	7.7	12
140	155	150	9.5	14
140	155	147	7	12
140	160	146	8	12
150	162.2	156	7.6	12
160	175	167.6	102	18
160	180	172	10.2	18.5
160	184	167	9	13
170	182.2	176	7.7	12
170	194	177	9	13
180	204	187	9	13
180	200	192.5	12.5	18.5
185	200	192.5	10.2	16
185	205	195	10.2	18
200	220	210	10.3	18.3
210	226	221	9	12
210	225	220	9.5	14
220	235	227.6	10.2	16
220	244	227	9	12
230	250	240	10.2	18
230	250	237	9	13
230	254	237	9	13
235	255	245	10.2	18
235	259	242	9	13
240	260	250	10.2	18
260	280	272.5	12.5	18.5
260	284	267	9	13
260	280	270.5	10.2	18
260	275	270	9.5	14
290	310	303.5	12.5	18
290	314	298	9	14
295	315	308.5	12.5	18
295	315	302	9	13
320	340	330	10.2	18
340	360	350	10.2	18
340	364	348	9	12.6
355	375	365	10.2	18
380	400	393.5	12.5	18
390	410	400	10.2	18
